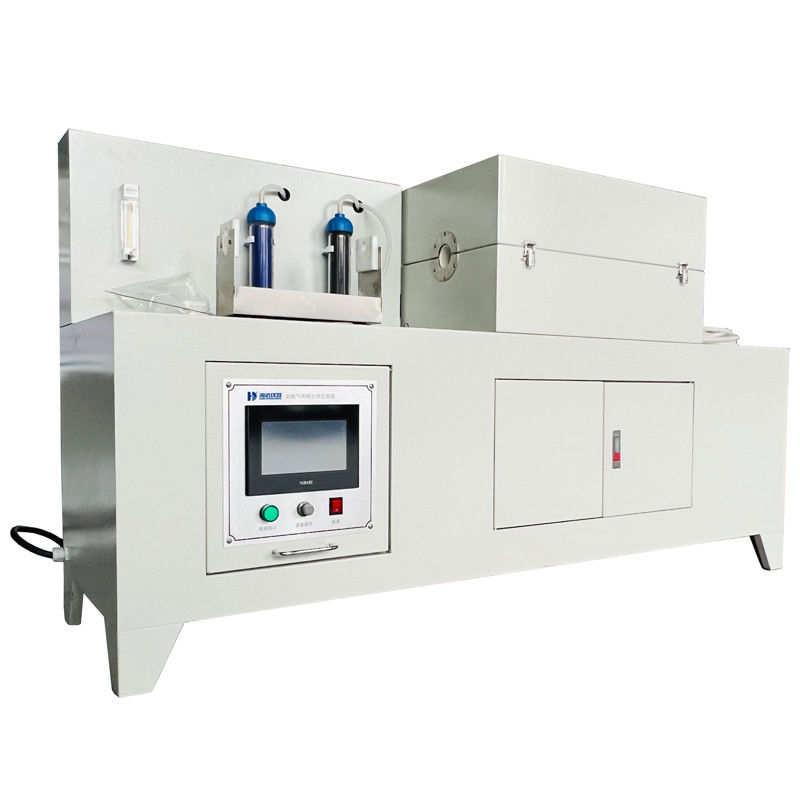

Измеритель галогенокислых газов

Устройство для измерения галогенокислых газов

Описание:

Этот прибор измеряет значение pH, кислотность и проводимость газов, выделяемых при сжигании материалов из кабелей или оптических кабелей.Используется для определения общего содержания газов галогеновой кислоты в низкогалогенных и безгалогеновых огнеупорных кабелях и для оценки кислотности газа с помощью измерений pH и проводимости.

Соответствие SТандеры:

GB/T 17650.1 (Методы испытаний газов, полученных при сжигании материалов из кабелей или оптических кабелей)
GB/T 17650.2-8
IEC 60754-1:1994, IEC 60754-2:1991
GB/T 19666-2005 (Общие правила для огнеупорных и огнеупорных проводов и кабелей)
ГА 306.1-2007 (раздел 6.3.4), ГА 306.2-2007 (раздел 6.3.4)

UL 2556-2007 (разделы 9.10 и 9.11)

1Трубчатая печь:

Нагревательная камера:Эффективная длина: 600 мм; Диаметр: Ø42 мм.

Система отопления:Регулируемая система электрического отопления; мощность: 220V/10KW (см. рисунок 1).

2. Труба сгорания:

Материал:Коррозионно устойчивая рефрактерная трубка из кремния.

Размеры:Внутренний диаметр: 40 мм; длина выступа на входе: 60 ‰ 200 мм; длина выступа на выходе: 60 ‰ 100 мм (с возможностью теплового расширения).

3Корабль с горением:

Материал:Сплавленная кварцевая трубка.

Размеры:Длина: 100 мм, ширина: 25 мм, глубина: 10 мм.

Механизм питания:Привозится магнитом и платиновой проволокой.

4Сбор газа:

Всасывающие бутылки:Две бутылки; одна из них оснащена магнитной смесителем и содержит 220 мл раствора гидроксида натрия.

5Система газоснабжения:

Измеритель воздушного потока:Регулируемый диапазон: 20×200 мл.

Компрессор:Пользователь предоставляет.

6Отбор проб:

Количество проб:500-1000 мг.

7. Измерение содержания галогеновой кислоты:

Аналитический баланс (необязательно):Точность: 0,1 мг.

Цифровой рН-метр:Точность: 0,02 рН.

Измеритель проводимостиДиапазон: 0×1×105 μS/cm.

Система управления:PLC + сенсорный экран Weintek для точной и удобной работы.

8Основные компоненты:

• Трубчатая отопительная печь (1 комплект)
• Кварцевые нагревательные трубы (1 комплект)
• Контрольная коробка (1 единица)
• Магнитное перемешивающее устройство (1 единица)
• Фильтровая колба (500 мл, 2 единицы)
• Газовая бутылка для стирки (500 мл, 2 единицы)
• Термопары типа 1.5 (1 комплект)
• Силиконовые трубы (3 метра)
• Резиновые трубы (2 метра)
• Корабли с горением (20 единиц)
• Цифровой рН-метр (1 единица)
• Измеритель проводимости (1 единица)
