Подробная информация о продукте:
Оплата и доставка Условия:
|
| Максимальн Усилие:: | 400~3000Lb | Ячейка загрузки:: | ячейка загрузки 4 для самой высокой точности |
|---|---|---|---|
| Мотор:: | Мотор сервопривода Panasonic с сыстема драйва переменной скорости DC, высокоточной механически штанг | Скорость испытания:: | 0.25-2.5mm/sec (согласовывая ISTA 6 - КЛУБ SAMS) |
| Космос Уп-даун: | 100-600мм, регулируемый, можно подгонять | Размер: 3: | 810 к 1900 2100 |

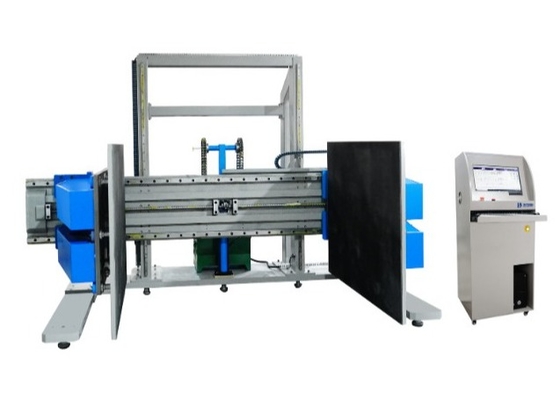

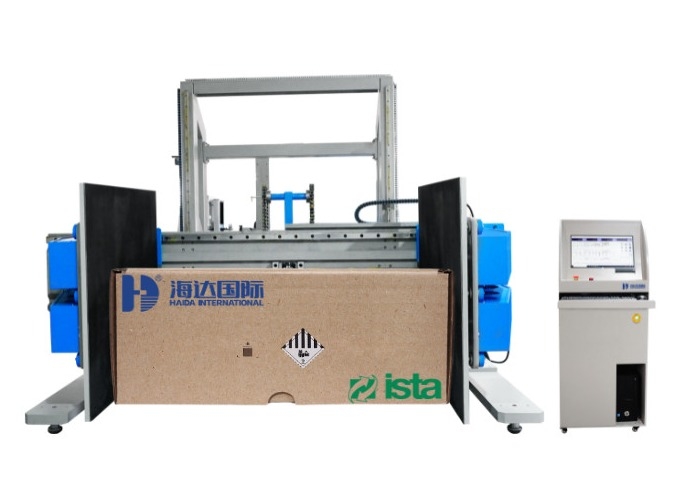

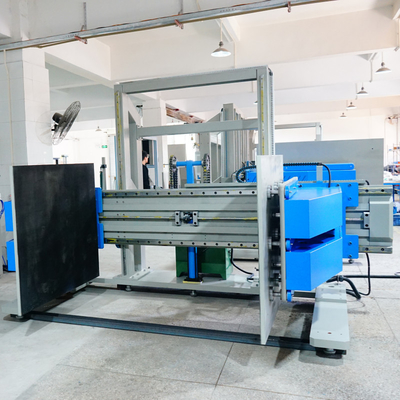

ПЛК контролирует оборудование для испытаний пакета, испытание силы струбцины коробки
Характер продукции:
Машина испытания силы струбцины пакета & коробки конструирована для того чтобы измерить отклонения пакетов продукта и защитную емкость пакетов для продукта страдая ровное давление в процессе транспорта и хранения улучшить качество пакета продукта.
Основные параметры
| Деталь | Описание |
| Максимальн Сила | 400~3000Лб |
| Максимальный вес образца | 600кг (смогите быть подгоняно) |
| Ячейка загрузки | ячейка загрузки 4 для самой высокой точности |
| Система управления | Регулятор экрана касания, Виндовс 7, интерфейс РС-232 |
| Мотор | Мотор сервопривода Панасоник с управляющим устройством переменной скорости ДК, высокоточной механической штангой винта шарика |
| Чтение силы | кгф, Ибф, н, КН, т етк |
| Разрешение ячейки загрузки | 1/250,000 |
| Точность нагрузки | не позднее ±0.25% |
| Параллелизм Платенс | Параллель в пределах ±2.5мм |
| Размер зажимной пластинки | Глубина 48инч высоты 48инч кс |
| Высота зажимной пластинки регулируемая | 0~1000мм |
| Ширина зажимной пластинки регулируемая | 200~2000мм |
| Размер базовой платины | 2200 кс 2100мм |
| Скорость теста | 0.25-2.5мм/сек (согласовывая ИСТА 6 - КЛУБ САМС) |
| Программное обеспечение | ТМ 2101 |
| Отображение данных | Нагрузка, смещение, скорость, тариф загрузки и истекшее време |
| Функция | Струбцина может быть вверх и вниз |
| Требование к зажимной пластинки | Сделайте 2 зажимая доски плоско и не-деформируйте под условием работы (2000 фунтами) и сделайте зажимающ доски параллельная и зажимая вертикаль доски и земли. Зажимать доску толще чем 25мм. |
| Особенности безопасности |
Э-стоп Предохранение от перегрузки Переключатели верхнего и нижнего предела Датчик нагрузки с автоматическим отступлением |
Проектно-конструкторские стандарты:
АСТМ Д642 ИСТА 6 - КЛУБ ИСТА 3Дж САМС
Предохранение от безопасности
Предохранение от перегрузки, предохранение от перенапряжения & ограниченный прибор предохранения от положения
Способ испытания обжатия струбцины больших продуктов
1. Перед устанавливать упакованный продукт между платенс, проверьте что сила струбцины используя индикатор струбцины. Индикатор должен быть помещен между осями пути пунктов приблизительно 1/2 сочленения платен вверх по платенс.
2. Каждый раз продукт зажат, сила должна быть приложена на минимум 15 секунд и не превысить 1 минуту.
3. Придайте силу струбцины на образце с платенс отдыхая на поле и переднем крае платенс вплотную с фронтом пакета если пакет слишком большой для струбцин для того чтобы быть полон к переднему краю, то (т.е., большому холодильнику, трактору етк.), струбцины как близко к краю как возможный.
4. Зажмите продукт итог 10 раз внутри полной ориентации.
5. Придайте силу струбцины на упакованном продукте с платенс в дюйме 6×6 (15.2кс15.2км) возместите положение. И горизонтальные и вертикальные размеры смещения измерены на переднем нижнем угле платен. Если пакет слишком большой для струбцины, который нужно расположить 6 дюймов от переднего края (т.е., большого холодильника, трактора етк.), то зажмите как близко к этому положению как возможный.
1)Номер исключения
1: для больших продуктов с очевидным, видимым внешним скидом, не проведено смещенное испытание струбцины если продукт не удлиняет за любой частью скида и некоторая форма регуляции графика или заметить, то который показывает для того чтобы зажать только от скида. Если никакой график или указание этого или там некоторое свисание за скидом, то проведен весь протокол теста струбцины.
2) номер исключения
2: Если высота продукта, устанавливанный в своей нормальной ориентации доставки, ≤ 12 дюйма, то не проведено 6 испытаний дюйма кс6 смещенных.
6. Зажмите продукт итог 10 раз с струбциной в положении дюйма 6 кс6 смещенном.
7. Повторите раздел 5.2.5 кроме того что с положением струбцины дюйма 2 кс6 смещенным. Смещение дюйма 2 кс6 подобно смещению дюйма 6 кс6 кроме того что платенс ориентированы таким что они 2 дюйма от пола и 6 дюймов задни от края пакета переднего. Если пакет слишком большой для струбцин, который нужно расположить 2 дюйма от переднего края (т.е., большого холодильника, трактора етк.), то зажмите как близко к этому положению как возможный.
8. Повторите вплотную и возместите зажимать на всех других сторонах продукта которые показаны в регулируя графиках как приемлемый для регуляции струбцины.
Согласно стандартам вердикта, если там, то один деталь провалил тест, тогда положенный вперед «отказу теста регулируя лист
Способ испытания обжатия струбцины небольших продуктов
Перед испытанием струбцины, проверьте что струбцина для использования индикатора силы струбцины. Индикатор должен быть помещен между осями пути пунктов приблизительно 1/2 сочленения платен вверх по платенс.
Во время испытания обжатия струбцины небольших продуктов, 4 образца будут использованы как законспектировано ниже.
| 1. Если, ориентированный для испытания струбцины (основанного на регулируя графиках) стороны перпендикулярные к платенс ≤ 24" однократной выборки (61км), после этого образец 4 должен помещен в» сторона - мимо - оритентатион стороны» как показано к смокве 1, то (с 2 образцами на дне и 2 на верхней части) |
| 2. Если, ориентированный для струбцины испытывая стороны перпендикулярные к платенс однократной выборки >24» (61км), то 4 образца должны быть помещены в смокве 2. ориентации верхн-дна как показано. Если, устанавливанный 4 высокое, любые образцы совершенно над верхней частью платенс, то которые образец можно извлечь из зажимать в этой ориентации только (смоква 3 показывает 3 МХК готового для испытания струбцины с 4-ым образцом, который извлекли из испытания в этой ориентации) |
| 3 каждый раз образцы зажаты, сила должна быть приложена на минимум 15 секунд и не превысить 1 минуту. |
| 4. Придайте силу струбцины на образцах с платенс отдыхая на поле и образцах вплотную с передним краем платенс (см. фиг2). Если образцы слишком большие для струбцин для того чтобы быть полны к переднему краю, то зажмите как близко к краю как возможный. |
| 5.Кламп продукт итог 10тимес с струбцинами в полной ориентации. |
| 6. Придайте силу струбцины на упакованном продукте с платенс в положении дюйма 2×2 смещенном (см. смокву 3). И горизонтальные и вертикальные размеры смещения измерены на переднем нижнем угле платен. Если пакет слишком большой для струбцин, который нужно расположить 2 дюйма от переднего края, то зажмите как близко к этому положению как возможный. |
| 7. Зажмите продукт итог 10 раз с струбцинами в положении смещения. |
| 8. Повторите смещение притока и дюйма 2кс2 располагаясь лагерем на всех других сторонах продукта которые определены в регулируя графиках как приемлемый для регуляции струбцины. Пожалуйста заметьте, в зависимости от геометрии коробки, вас смогите использовать оба бок о бок и ориентацию верхн-дна во время испытания струбцины. |
